マルチサービスアクセスノード（IPコンバータ）
Megaplex
Megaplexシリーズは PDH/SDH/SONETおよびパケット交換ネットワーク(PSN)を介し、レガシー回線やレガシー機器設備の旧式網をIP化するレガシーシステムIP化装置です。多種多様なレガシーインターフェースを集約、イーサネット/IPに変換。完全IP化が進む中で、レガシーシステムの延命と段階的なIP移行を実現します。多重伝送装置(TDM)、クロスコネクタなどのメディア変換にも応用可能です。
主な特徴
コンパクトな筐体と高い集約性
1U、2U、4Uのコンパクトな筐体で幅広いイーサネット、データおよび音声サービスを処理できます。
4U式ではアナログ4Wの8ポートモジュールを最大10枚搭載可能です。
多彩なインターフェース
さまざまなインターフェースを1台でIP化します。
高い条長性
電源やCommonLogic回線を冗長化します。
スードワイヤープロテクション機能を搭載
RAD社が提供するActive/Active構成で回線を冗長化する機能です。
片方がダウンした際にもヒットレス切り替えで通信を継続できます。
ネットワーク構成例
各拠点のレガシー回線をMegaplexで集約し、SDH/SONETのリングを構成。中央監視室で一括管理。
ドライ接点、VoIP、RTU、アナログ電話回線などのインターフェースをMegaplexで集約。
パケット化によりヘッダーを付与し、パケットネットワークを通過し宛先に転送。
導入事例
メディア変換
構成：交換機（STM-1）、サーバ群（E1）間のメディア変換／クロスコネクト接続
用途：携帯電話リングバックサービス
音声・データ（アナログ）多重
構成：A駅、B駅、C駅の各区間の伝送設備（アナログ4W、12回線）をMegaplex-4104でIP専用回線に巻き取り
用途：駅区間の電話音声・時刻データを伝送
常設インフラ停止時の臨時回線設備
構成：常用無線区間整備期間における代行インフラの提供。拠点間TDMを接続し、業務運用を続行
用途：拠点間運用情報を伝送
変電所監視ネットワーク（SDH）のIP移行
構成：SDH回線をIPネットワークに移行
用途：各制御所、変電所の運用情報を伝送
ケーススタディー

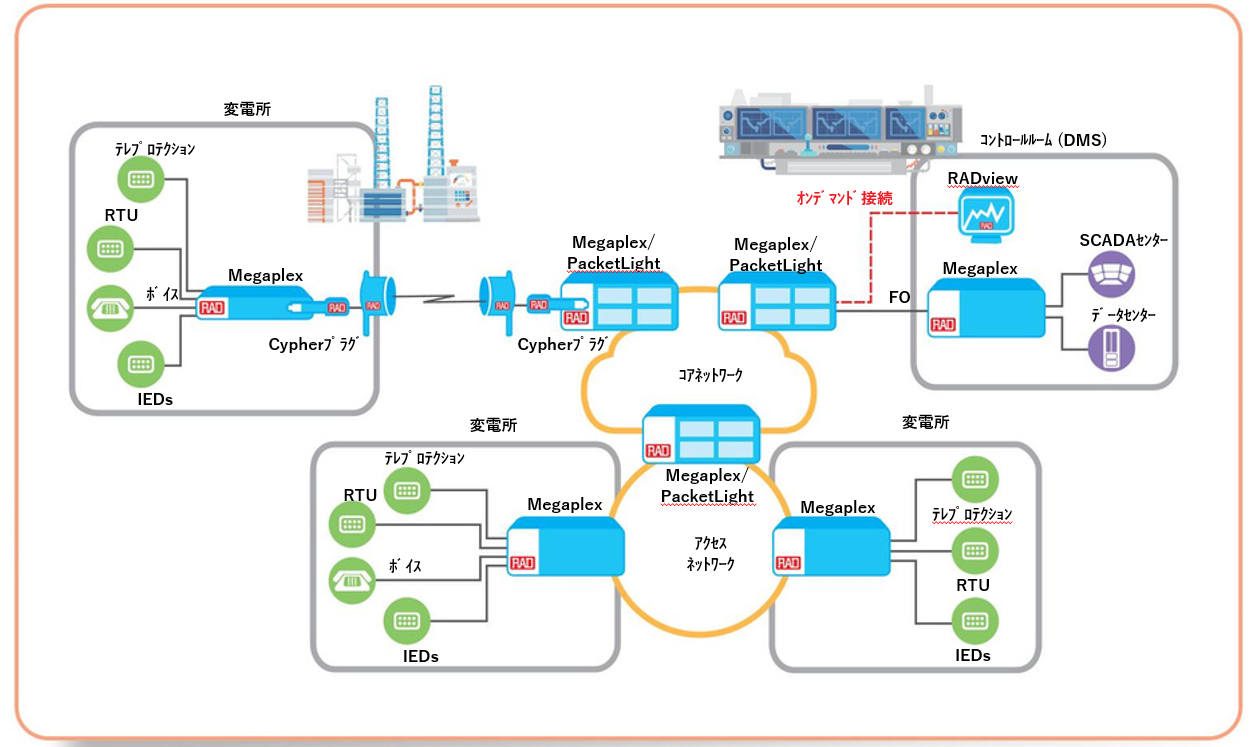

【電力】変電所間の通信：マルチサービスWAN
構成のポイント
- TDM、MPLS、イーサネットをパワフルに融合(以下を含む)
-TDM DS0クロスコネクト
-SDH/SONET
-OAMと保証されたQoSを備えたキャリアイーサネット
-TDMスードワイヤー
-イーサネット over NGPDH/SDH/SONET - アナログ／デジタルデータ、音声ならびにイーサネットIEDsをサポート。DS0（タイムスロット）からSTM-64/OC-192、10-GbEまで多様なレートに対応
- 暗号化、認証、許可を含む完全なサイバーセキュリティスイート
- ハイブリッド設計に基づく低遅延と優れた耐障害性
- SDH/SONETまたはパケットネットワークを介したテレプロテクションを含む、すべてのサービスへの容易な接続性

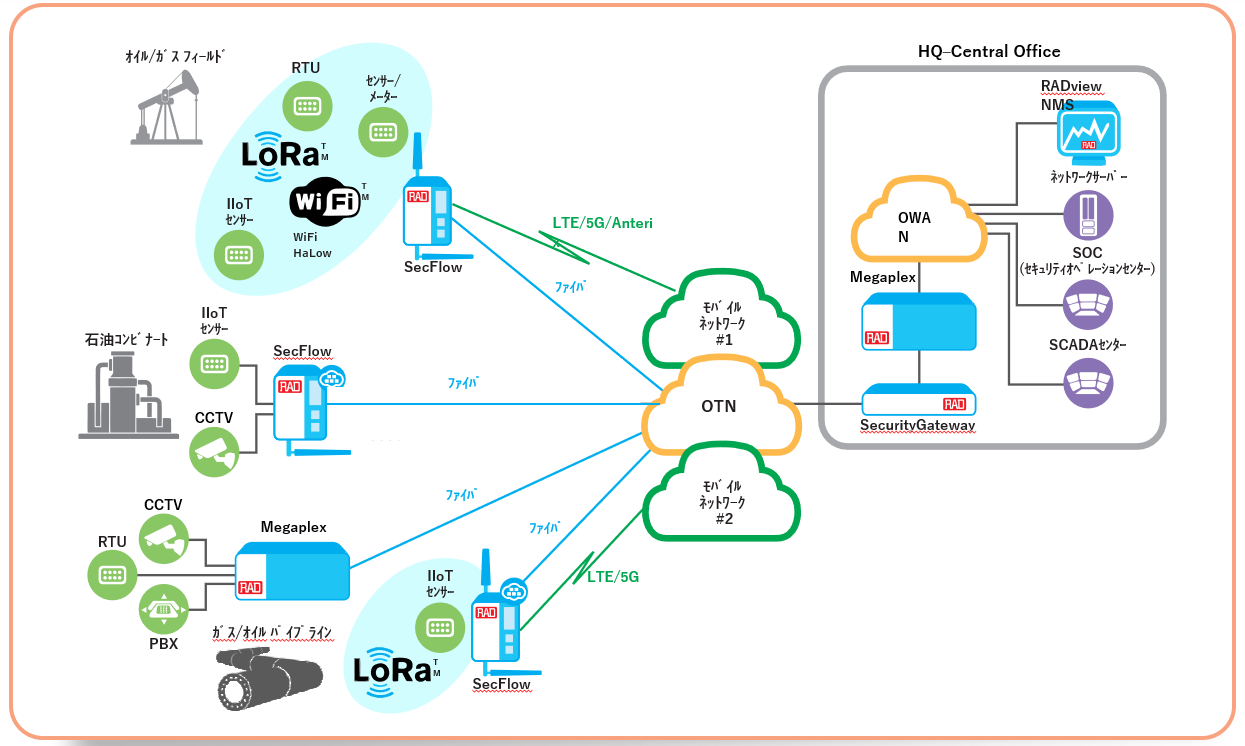

【重工業】オイル＆ガス コミュニケーション
構成のポイント
- 光ファイバ、無線、3G/4G/5G、CBRS、Anterix、専用線によるシームレスな通信
- LoRaWAN、WiFi-HalowをサポートしたIIoTゲートウェイ
- レガシーSCADAおよび新規IoTデバイスの音声、映像、データの集約と伝送
- 耐障害性の高い途切れない運用を実現
- エッジコンピューティング処理とIoTプラットフォームエージェント向けストレージ(コンテナ)、サイバーセキュリティの提供
- 強化されたサイバーセキュリティ。IPsec、PKI、FW、IDS/IPS、SIEM/SOC
- ゼロタッチプロビジョニングによるシンプルな導入
- HAZLOCおよびその他の公益事業認証に準拠

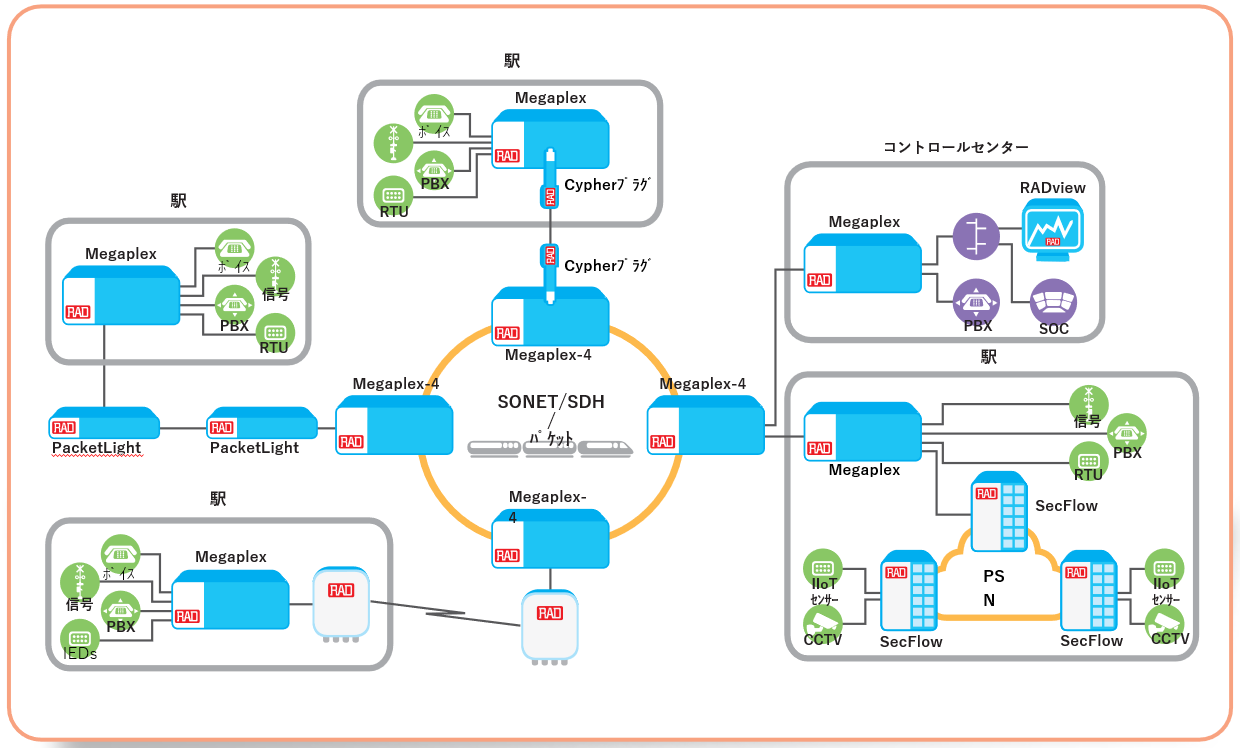

【鉄道】鉄道＆地下鉄向けWAN
構成のポイント
- マルチドロップとリング接続を用いて、各駅間とコントロールセンターの保護された接続を確保
- ファイバ／カッパによるイーサネットの延長により、遠隔地のM2Mデバイスやビデオデバイスへのサービス提供を実現
- 自動列車監視システム(ATS)、集中交通制御(CTC)、SCADA、マルチパーティーホットライン、乗客情報システム(PIS)により、ミッションクリティカルな鉄道アプリケーションをサポート
- レガシーTDMおよびイーサネットトラフィックの伝送(SDH/SONET、IP、MPLS、DWDM、OTN)をキャリアグレード光ファイバリング経由で構築
- アナログ、デジタルデータ、音声デバイス、イーサネット機器をSTM-64/OC-192～10GbEまでの多様な通信速度でサポート
- CypherPlugにより、あらゆるL2/L3上のネットワークを暗号化

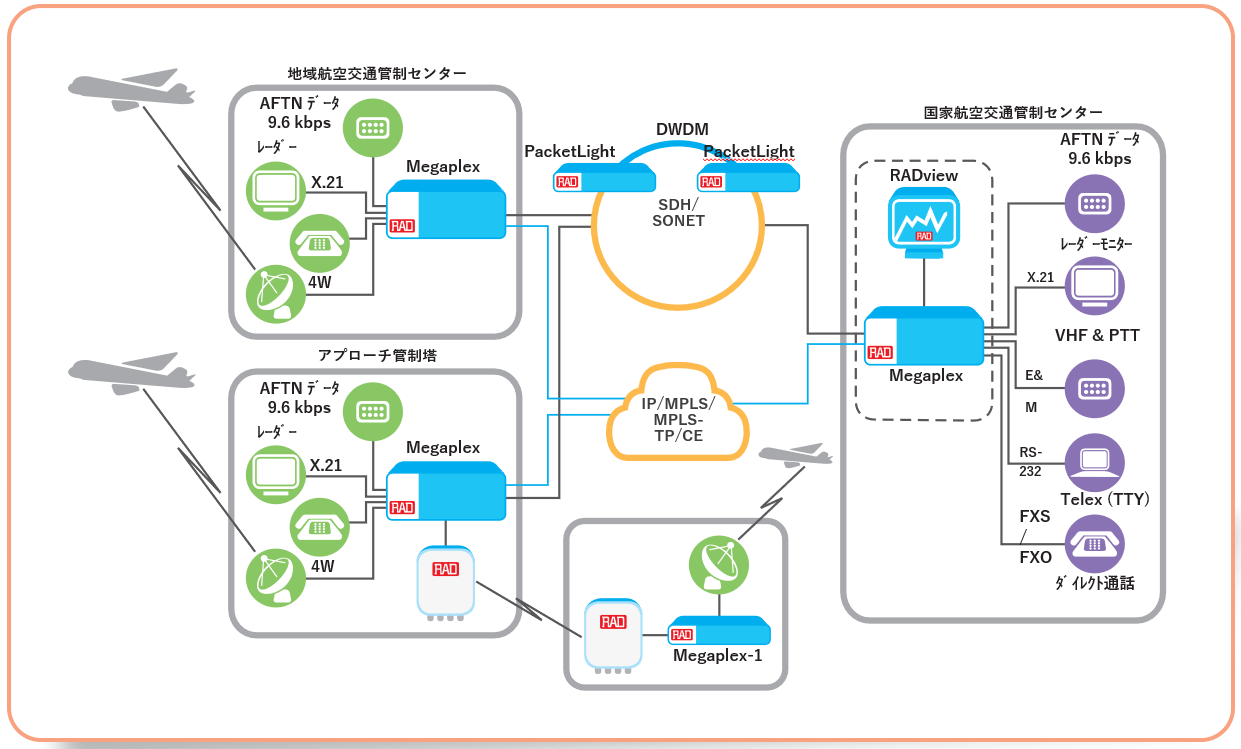

【航空】航空管制向けマルチサービスWAN
構成のポイント
- RADマルチサービス接続ソリューションにより、あらゆる伝送ネットワーク(SDH/SONET、IP/MPLS、MPLS-TP、CE、OTN、DWDMを含む)を介して、航空管制センター間の途切れない、信頼性の高い通信を可能にする
- 直接話法(DS)、テレックス(TTY)、レーダーデータ(RD)、拡張範囲VHF(ER)、VHFデータリンク(VDL)トラフィックをその他の音声、FAX、LANサービスと共に、業界標準インターフェースを使用して送信
- カッパ、ファイバ、マイクロ波、サテライトを介したトラフィック伝送が可能
- カッパ、分散型SCADAセキュリティスイート。ファイアーウォールおよび暗号化機能付
- サブレード専用線伝送およびバックアップ用に最適化され、運用コストを削減
- ISDN、VSAT、イーサネットによるバックアップにより、フェイルセーフオペレーションをサポート
構成機器
-
Megaplex TDM over IP
ネクストジェネレーションマルチサービスアクセスノード -
SecFlow
インダストリアルIoTゲートウェイ withプログラマブルロジックコントローラー -
CypherPlug
ミニチュア IP-レベルネットワークセキュリティデバイス -
Smart SFPs
SFP式OLT G-PON、XGS-PON OLT -
セキュリティゲートウェイ
VPNアグリゲーター、ルーターファイアーウォール -
RADview
マネージメント＆ドメインオーケストレーション(管理ダッシュボード) -
PacketLight
WDM/OTN用コンプリートソリューション
仕様
| 項番 | 項目 | Megaplex-4100 | Megaplex-4104 | Megaplex-1 | |
|---|---|---|---|---|---|
| 1 | 消費電力(max) | 315W | 200W | 30W | |
| 2 | 搭載ポート種類とI/F数 ※物理容量です。 |
ポート種類 | I/F数 | ||
| シリアル | 120 | 48 | 6 | ||
| T1 | 160 | 64 | 8 | ||
| E1 | 160 | 64 | 8 | ||
| T3 | 10 | 4 | - | ||
| STM-1/OC-3 | 4 | 4 | - | ||
| STM-4/OC-12 | 4 | 4 | - | ||
| 4W/E&M(Analog) | 80 | 32 | 4 | ||
| 2W/FXS(Analog) | 80 | 32 | 8 | ||
| 2W/FXO(Analog) | 80 | 32 | - | ||
| FE | 84 | 36 | 4 | ||
| GbE | 84 | 36 | 2 | ||
| C37.94 | 60 | 24 | 2 | ||
| 3 | クロック同期（クロックソース種類） | ① 自走 ② ユーザーポート(ダウンリンク接続端末から抽出） ③ アダプティブ（アップリンク対抗先機器から網経由にて抽出） ④ 外部（クロック専用ポートから抽出） '1.544Mbps (T1) (AMI)／2.048 Mbps (E1) (AMI)／2.048 MHz squarewave、Connector: RJ-45 |
|||
| 4 | 搭載可能カードの種類と詳細 | カード種類 | 詳細 | ||
| 【システムモジュール】 | Megaplex-1は搭載カードの概念は無く、メーカオーダ時にオプションのI/Oを以下から指定（バンドル構成） 4/8-port E&M 8-port FXS 8-port FXO 8-port E1/T1 6-port シリアル 4-port FE |
||||
| CL.2A | Common Logic module, 2-port STM-1/OC-3 又は STM-4/OC-12, 2-port GbE(UTP又はSFP) ※いずれもWAN用 |
||||
| 【シリアル I/Fモジュール】 | |||||
| VS-6/703 | 6-port serial module with 2 64-kbps G.703 codirectional interfaces and 1 Ethernet port | ||||
| VS-6/BIN | 6-port serial module with 8 binary in/out command ports and 1 Ethernet port | ||||
| 【T1･E1･T3 I/Fモジュール】 | |||||
| T3 | T3 multiplexer module | ||||
| VS-16E1T1 | 16-port E1/T1 module with PW support | ||||
| VS-6/E1T1 | 6-port serial module with 8 E1/T1 ports, 1 Ethernet port and PW support | ||||
| 【4W/E&M、2W/FXS･FXO I/Fモジュール】 | |||||
| VS-6/E&M、VS-6/FXO、VS-6/FXS | 6-port serial modules with 4 E&M/FXO/FXS voice ports and 1 Ethernet port |
||||
| VS-FXS/E&M | Voice module with 4 E&M ports and 8 FXS ports | ||||
| VS-8/E&M | Voice module with 8 E&M ports | ||||
| 【FE、GbE I/Fモジュール】 | |||||
| M-ETH | 8-port GbE interface module | ||||
| 【C37.94 I/Fモジュール】 | |||||
| TP (Teleprotection) | 4-input, 8-output port teleprotection module with selectable trip voltage | ||||
| VS-6/C37 | 6-port serial module with 2 fiber optic C37.94 ports and 1 Ethernet port | ||||
| 5 | サイズ、重量 | サイズ | 18cm(H)x44cm(W)x33cm(D) | 9cm(H)x44cm(W)x33cm(D) | 4.4cm(H)x44cm(W)x34cm(D) |
| 重量(max） | 15.3kg | 7.54kg | 4.1kg | ||
| 6 | 転送容量 | <TDM Engine> MP-4100: 8384 x DS0 (64Kbps) <Ethernet Engine> MP-4100: 1Gbps/solt x 10 slot + 1Gbps/port x 2 port/CL module + 1Gbps/CL module for ETHoSONET/SDH + 1Gbps x2 between CL mdoules |
<TDM Engine> MP-4104: 6080 x DS0 (64Kbps) <Ethernet Engine> MP-4104: 1Gbps/solt x 4 slot + 1Gbps/port x 2 port/CL module + 1Gbps/CL module for ETHoSONET/SDH + 1Gbps x2 between CL mdoules |
<Ethernet Engine> MP-1: 1Gbps x 2 ※MP-1はPseudo Wire専用機でアップリンクにSDH/SONET Linkを持ちません。 |
|
| 7 | ファン、電源の冗長有無、電源種別（AC/DC） | ファンの冗長 | 有 (電源モジュールに内臓) | 有 | 有 |
| 電源の冗長 | 有 | ||||
| 電源種別 | AC/DC両電源仕様あり | ||||
| 8 | カードの冗長 | CL(Common Logic） | 有 | 無 | |
| 9 | 監視・管理 | 地気出力 | |||
| Telnet,SSHv2,SNMPv2,SNMPv3,SFTP,RADIUS | |||||
| コンソール,RADview専用マネジメントソフト | |||||
